ダイカストや鋳造の現場では、溶解炉の温度管理が製品品質を左右します。
温度が安定しない状態が続くと、湯温のばらつきによる不良発生だけでなく、燃料コストの増加や設備負荷の上昇にもつながるため注意が必要です。
しかし実際には、「設定温度にしているのに温度が安定しない」「熱源を変更したら制御がうまくいかなくなった」といった課題に悩む現場も少なくありません。
特に既存設備を使い続けている場合、温度制御装置そのものが現場条件に合っていないケースもあります。
この記事では、溶解炉の温度制御の基本的な仕組みから、熱源ごとの制御特性、装置選定時に確認したいポイントまでを順番に解説します。
溶解炉では、アルミなどの金属を一定温度で安定して保持するために、温度制御装置が使用されています。
温度管理が不安定になると、製品品質だけでなく燃料効率や作業安定性にも影響が出るため、適切な制御が欠かせません。
まずは、溶解炉の温度制御がどのような仕組みで行われているのかを見ていきましょう。
溶解炉の温度管理は、基本的には「計測」と「遮断（または調整）」の繰り返しで行われています。
炉内には「熱電対（ねつでんつい）」と呼ばれる温度センサーが差し込まれており、これがリアルタイムで溶湯の温度を測定しています。
たとえば設定温度を680℃にしていた場合、センサーがその温度を検知した瞬間に、制御装置がバーナーの火を消したり、電気ヒーターへの通電を止めたりする指示を出します。
ただし、完全に遮断するだけでは温度が下がりすぎてしまうため、最近では「ONとOFF」だけの単純な切り替えではなく、設定温度に近づくにつれて火力を弱めるなど、細かな調整（PID制御など）を行うのが一般的です。
温度制御は、必要以上に加熱してしまう「過昇温」や、逆に温度不足による溶解不良の発生を防ぐために行われます。
温度を制御する仕組みは共通していても、その「熱源」が何であるかによって、温度の上がり方や制御のしやすさは大きく異なります。
そのため、自社の生産品目やコスト、求める精度に合わせて最適な熱源を選ばなければなりません。
主な熱源ごとの特徴を以下の表にまとめました。
| 熱源 | 温度制御の精度 | 昇温スピード | メリット | デメリット |
|---|---|---|---|---|
| ガス | 普通 | 速い | 火力が強く、大量溶解に向く。現在の主流。 | 炎による温度のムラが出やすく、バルブの精密制御が必要。 |
| 重油 | 低い | 非常に速い | 圧倒的な熱量があり、コストが抑えられる場合がある。 | ススや排ガスが多く、メンテナンスや微調整が難しい。 |
| 電気 | 非常に高い | ゆっくり | 誤差が少なく、極めて安定した温度維持が可能。 | 電気代の変動を受けやすく、大量の金属を急ぎ溶かすのは苦手。 |
どの熱源を選ぶかは、「昇温スピード」を重視するのか、それとも「温度の安定性」を重視するのかによって決まります。
たとえば、大きな材料をどんどん溶かしたい「集中溶解炉」ならパワーのあるガス、個々のマシンの横で温度をピタリと一定に保ちたい「保持炉」なら精度の高い電気、といった使い分けが一般的です。

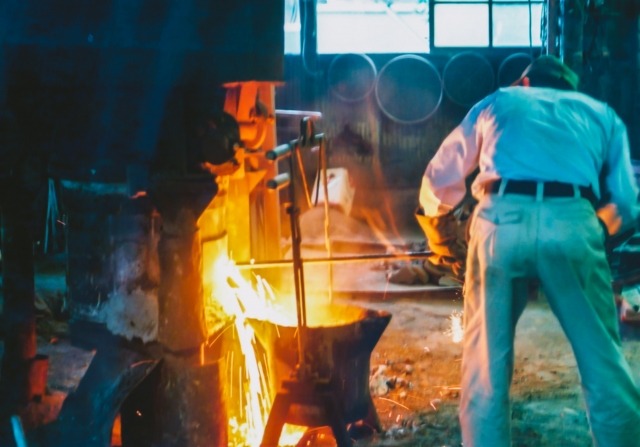

溶解炉の温度管理は、単に金属を溶かすためだけの工程ではありません。
実際のダイカスト・鋳造現場では、製品品質の安定化や燃料コスト削減、設備負荷の軽減にも大きく関わっています。
しかし、現場によっては温度のばらつきや過昇温が発生し、知らないうちに品質低下やコスト増加を招いているケースも少なくありません。
また、熱源変更や設備更新の際に、既存の温度制御装置が適合しなくなるケースもあります。
ここでは、現場で起こりやすい温度管理の課題についてみていきましょう。
溶解炉の温度が不安定なままでは、製品品質にさまざまな悪影響が及びます。
代表的なトラブルは温度ムラによる流動性の変化で、これが原因で鋳造不良や寸法のばらつきが発生しやすくなります。
加えて、設定温度を上回り続ける「過昇温」にも注意が必要です。
材料に余計な負荷がかかり、品質そのものを損なうことになりかねません。
また、エネルギーロスの問題もあります。
必要以上に加熱し続けることは、ガスや重油、電気を無駄に消費している状態であり、こうした無駄は積もり積もって、ランニングコストを大幅に上昇させてしまいます。
特に古い制御装置では温度変化への追従が遅く、設定温度を超えて加熱してしまうケースも少なくありません。
現場では「以前からこの状態だから問題ない」と見過ごされることもありますが、実際には品質面・コスト面の両方でロスが積み重なっている可能性があります。
そのため、安定した温度管理を実現するには炉本体だけでなく、温度制御装置の性能や制御方法まで含めての見直しが必須です。
近年では、燃料コストや設備老朽化への対応を目的として、溶解炉の熱源変更や設備更新を行うケースが増えています。
たとえば、重油式からガス式への切り替えや、既存炉への新規制御装置導入などが代表的です。
しかし、ここで注意したいのが「熱源が変われば、最適な制御方法も変わる」という点です。
熱源ごとに加熱速度や温度変化の特性は異なるため、従来の制御装置のままでは、十分な温度安定性を確保できない場合があります。
特に、既存設備へ後付けするケースでは、炉の構造や使用条件との相性確認も欠かせません。
また、設備更新時には「とりあえず使えればよい」という基準で選定してしまい、後から温度変動や操作性の問題が発生することもあります。
結果的に生産効率の低下や追加改修につながれば、かえってコスト負担が増えてしまう可能性もあるのです。
そのため、温度制御装置を選定する際は、単純な価格だけで判断しないようにしましょう。
重要なのは、使用熱源・炉の規模・運転条件まで踏まえて検討することです。
新しい装置を導入したものの、「期待していたほど品質が安定しない」というトラブルは後を絶ちません。
では、現場でよく直面する、具体的な問題点を見ていきましょう。
最も多いのが、制御装置の反応が遅かったり、細かな調整ができなかったりすることによる「精度の不足」です。
たとえば、新しい材料を炉に投入した際は、一時的に温度が下がります。
このとき、高性能な装置であれば素早く検知して最適な火力で復帰させますが、精度が低い装置だと、設定温度を大幅に通り越して熱しすぎたり（オーバーシュート）、逆にいつまでも温度が戻らなかったりします。
こうした問題は、一見すると「炉の問題」に見えることがありますが、実際には制御装置側の性能不足が原因になっている場合も少なくありません。
「この制御装置は電気ヒーター専用なのでガスバーナーには使えない」といった、対応熱源の制約もよくある盲点です。
将来的に熱源をハイブリッド化したり、別のエネルギーへの転換を考えたりしていても、装置が特定の方式にしか対応していなければ、その都度システム全体を買い替えなければなりません。
また、既存の古いバーナーやセンサーと、新しい制御装置の相性が合わないケースも多くあります。
その場合、結局全ての周辺機器を新調することになり、予算を大幅にオーバーしてしまうことになります。
温度制御装置は、単に「温度を管理する装置」ではありません。
前述したように、選定を誤ると温度ムラや燃料ロスだけでなく、設備運用そのものに影響が出る可能性があります。
特にダイカスト・鋳造現場では、使用する熱源や炉の構造、運転条件によって必要な制御性能が変わります。
そのため、価格や導入しやすさだけで判断せず、現場に適した機能を備えているかを確認することが重要です。
ここでは、温度制御装置を選定する際に押さえておきたいポイントを確認しましょう。
温度制御装置を選ぶ際、まず確認したいのが「どの熱源に対応しているか」です。
溶解炉では、ガス・重油・電気などさまざまな熱源が使用されますが、それぞれ加熱特性が異なります。
たとえば、温度上昇の速さや熱の残り方が違うため、同じ制御方法では安定した温度保持が難しい場合があります。
そのため重要になるのは、現在使用している熱源だけでなく、将来的な設備更新や熱源変更も見据えての選定です。
真岐興業株式会社の温度制御装置は、ガス・重油・電気など複数の熱源に対応しており、設定温度に到達すると熱源を自動遮断し、一定温度を維持する仕組みを採用しています。
非鉄金属の溶解設備向けとして設計されており、ダイカスト・鋳造現場での温度安定化をサポートします。
また、実際の現場では「設定温度に達するか」だけでなく、「どれだけ安定して保持できるか」も重要です。
温度変動を抑えられる装置であれば、品質安定や燃料コスト低減にもつながります。
温度制御装置では、安全機能の有無も重要な確認ポイントです。
特に注意したいのが、設定温度を超えて加熱が続く「過昇温」です。
過昇温状態が続けば、材料品質への悪影響だけでなく、設備への負荷増加や燃料消費増加にもつながります。
そのため、温度異常時に熱源を遮断する機能や、設定温度を安定維持する制御機能が求められます。
また、ダイカスト現場では長時間運転を行うケースも多く、人の目だけで温度管理を続けるには限界があります。
もし自動制御によって温度管理を安定化できれば、作業負担軽減にもつながるでしょう。
弊社の温度制御装置は、任意温度に達した際に熱源を遮断し、一定温度を維持する仕組みを採用しています。
過剰加熱を抑えながら、安定した溶解環境を維持できる点が特長です。
温度制御装置を導入する際は、新規設備だけでなく「既存設備へ後付けできるか」も重要です。
実際の現場では、すべての設備を一新するのではなく、既存の溶解炉を活かしながら制御装置のみ更新するケースも少なくありません。
しかし、炉の構造や熱源条件によっては、一般的な既製品では対応できない場合もあります。
また、現場ごとに必要な仕様は異なります。
以上の項目などによって求められる制御内容は変わるため、単純な汎用品ではなく、現場条件に合わせて調整できる柔軟性も重要です。
溶解炉の温度制御は、単に金属を溶かすための機能ではありません。
温度の安定性は、製品品質や燃料コスト、設備負荷、生産効率にも大きく関わっています。
特にダイカスト・鋳造現場では、使用する熱源や炉の構造によって最適な制御方法が異なるため、「とりあえず温度管理できればよい」という考え方では、十分な安定運用が難しい場合もあります。
そのため、温度制御装置を選定する際は、以下の点を総合的に確認するようにしましょう。
真岐興業株式会社では、ダイカスト・鋳造現場向けの温度制御装置を取り扱っており、熱源や設備条件に応じた提案を行っています。
既存設備への導入やカスタマイズにも対応しているため、「現在の制御が安定しない」「熱源変更を検討している」といったお悩みにも柔軟な対応が可能です。
溶解炉の温度管理や制御装置の見直しをご検討の際は、ぜひ一度、真岐興業株式会社へご相談ください。
