真空装置を安定して運用するには、内部の圧力を一定に保つための気密性が必要です。
もし装置の密閉が不十分であれば、予定していた真空度に達せず、製品の品質不良や製造ラインの停止につながるためです。
この記事では、真空装置の気密性を維持するバルブやシール材の役割や、具体的な部品の選定・メンテナンス方法などを解説します。
最初に、真空装置における「気密性」が装置全体の性能に及ぼす影響をみていきましょう。
気密性が損なわれた場合に生じる具体的な不具合と、それを防ぐためにバルブやシール材が果たしている機能を順番に解説します。
気密性が崩れて真空度が下がると、製品の品質悪化や処理の失敗につながります。
装置内部に不要な気体が残ると、対象物に不純物が付着したり、必要な反応が妨げられたりするためです。
特に精密な製造ラインでは、わずかな気体漏れ（リーク）でも不良品の原因になります。
また、目的の真空度に至るまで無駄な時間がかかり、装置の稼働効率も落ちてしまいます。

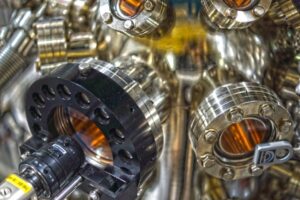

真空装置の気密性を維持しているのは、配管を開閉するバルブと、接続部の隙間を塞ぐシール材（パッキン）です。
バルブは、気体の流れを制御するだけでなく、閉鎖時に外部からの気体流入を遮断します。
一方、シール材は金属同士の接合部に生じる微小な隙間を埋め、気体の漏れを直接防ぎます。
どちらか一方でも劣化や不具合が生じると、装置全体の気密性が保てません。
真空装置が正常に動作し続けるためには、これら2つの部品が確実に密閉機能を果たす必要があります。
真空装置の性能を維持するためには、用途に応じた適切な部品の選定が必須です。
装置を構成する主な部品の種類と特性、選定時に考慮すべき判断基準を確認しましょう。
真空装置に使われる主な部品は、構造や素材によって特性が異なります。
代表的な部品とその特徴は以下の通りです。
| 部品名 | 主な種類 | 特徴・用途 |
|---|---|---|
| バルブ | 手動弁、電磁弁、エア駆動弁など | 気体の流れを遮断・制御する駆動方式により操作性や応答速度が変化する |
| シール材（パッキン） | フッ素ゴム製、金属製など | 接合部の隙間を塞ぐ使用する真空度や動作温度に適した素材を選ぶ |
| マニホールド | ブロック型、ベース型など | 複数の流路を集約・分岐させる配管スペースの省スペース化や構造の簡略化に役立つ |
使用する温度や薬品、流体などの条件によって適した仕様は異なります。
そのため、部品を選定するときは、種類だけでなく材質や寸法、接続方法などの仕様も確認しましょう。
真空装置の部品を選定するときは、使用環境に適した耐久性や耐薬品性を確認します。
特に、温度や使用する薬品、接触するガスなどの条件は、部品の材質を選ぶ際の重要な確認項目です。
耐久性では、使用温度や圧力、開閉回数など、部品にかかる負荷を確認します。
たとえば、バルブを頻繁に開閉する装置では、開閉動作に耐えられる仕様が必要です。
耐薬品性では、部品が接触する薬品やガスに対して材質が適合しているかを確認しましょう。
使用する物質によっては、部品の材質が影響を受けるためです。
シール材では、材質によって耐薬品性や使用温度範囲が異なります。
必要な真空度や使用温度、流体の種類、接続寸法なども確認し、これらの条件を整理したうえで、装置の仕様に適合する部品を選定するようにしてください。
真空装置の運用現場では、部品の不具合やメンテナンスに伴い、さまざまな問題が発生します。
現場で起こりがちな気密漏れの探知難度、交換遅延のリスク、在庫管理の負担という3つの課題を解説します。
真空装置の気密漏れ（リーク）は、発生箇所を特定するまでに時間がかかります。
装置には配管や接続部など複数の箇所があるため、目視だけではリーク箇所を特定できないためです。
リークが疑われる場合は、リークディテクターなどの検査機器を使用して漏れの有無や漏れの箇所を確認します。
真空度が設定値まで下がらない、到達するまでに時間がかかるなど、装置の状態に変化があった場合は、気密漏れの有無を確認しましょう。
リーク箇所を特定できなければ、必要な部品を判断できず、交換作業にも進めません。
真空装置の部品交換が遅れると装置を復旧できないため、製造ラインの停止時間が長くなります。
特殊な仕様のバルブや海外製部品などは、注文から納品まで数ヶ月を要する事例も珍しくありません。
予備部品がない状態で故障すると代替品が届くまで装置を復旧できず、生産ラインの停止によって生産スケジュールにも影響します。
そのため、交換頻度の高い部品や故障時に必要となる部品について、あらかじめ調達方法や交換時期を把握しておくことが大切です。
真空装置に使用する消耗品は、在庫が不足すると交換が必要になった際にすぐに対応できないため、交換時期を把握しながら在庫を管理する必要があります。
一方で、必要以上に在庫を抱えると、保管スペースの確保や在庫数の確認など、管理の負担が増えます。
複数の装置を運用している現場では、装置ごとに必要な部品や交換時期が異なるため、管理項目も増加します。
部品ごとの適切な交換周期を把握し、適正な数を維持し続ける管理作業は、現場の大きな負担のひとつです。
真空装置を選定するときは、装置の性能だけでなく、部品の供給体制や故障時のサポート体制も確認しましょう。
主要部品をすぐに用意でき、故障時にも迅速に発送・修理できる体制が整っていれば、装置停止による影響を抑えられます。
真空装置の主要部品を自社で在庫しているメーカーや事業者であれば、部品交換が必要になった際にも迅速に対応できます。
部品を都度取り寄せる場合は発注から入荷までに余分な時間を要するため、特に製造ラインで使用する真空装置では、部品の入荷待ちによる復旧の遅れが大きな損害に直結します。
しかし、主要部品の在庫があれば必要な部品をすぐに発送でき、交換完了までの時間を大幅に短縮可能です。
また、消耗品を安定して調達できる体制があれば、在庫切れによる交換遅延を防げます。
真空装置を長期間運用する場合は、初期性能だけでなく、継続的な部品供給能力の確認を必ず行うようにしましょう。
真空装置が故障した際は、原因の特定から部品発送・修理までを速やかに進めなければなりません。
対応に時間がかかるほど、装置の停止期間が長引くためです。
部品在庫の有無だけでなく、問い合わせから修理完了までをスムーズに進められる連携体制も確認しておきましょう。
部品を保有していても、手配や現地対応が滞れば早期復旧にはつながりません。
装置の導入にあたっては、性能や仕様だけでなく、故障時や部品交換時の対応力まで見極めて選択することがとても大切です。
真空装置を扱う真岐興業株式会社では、部品供給から修理対応までを一貫してカバーするサポート体制を整えています。
なお、真空装置全体の選び方については「ダイカスト向け真空装置の基本と役割および導入時の選定ポイント」の記事もご参照ください。
真空装置を安定して運用するには、気密性を維持するバルブやシール材などの部品について理解し、使用条件に適した部品を選定することが大切です。
部品の耐久性や耐薬品性を確認するだけでなく、交換部品の調達や故障時の修理対応まで含めて検討するようにしましょう。
また、真空装置は使用する環境や製造工程によって求められる仕様が異なる場合があります。
既製品の仕様だけでは対応できない場合には、用途に合わせて部品を組み合わせることも選択肢の一つです。
真岐興業株式会社では、真空装置について用途や条件に合わせた柔軟な組み合わせができ、ワンオフでの製作にも対応しています。
真空装置の性能を長く保つには、部品選びと供給体制の両面からの検討が欠かせません。
使用環境や必要な仕様に応じて柔軟に対応いたしますので、お気軽にご相談ください。
